BF-SZAⅡ
薄型軽量ファンタイプ ウインスタット
![BF-SZAⅡ 薄型軽量ファンタイプ ウインスタット](https://www.shishido-esd.co.jp/wp/wp-content/uploads/2018/08/bf-sza2.jpg)
- 機能 :
-
特長
- 他に類を見ない超小型ファンタイプですので、装置への組込み等の他、エアーが使用できない場合などのスポット除電に適しています。SZAⅡではステンレス筐体を採用しました。
- 長穴付きスタンドが付属しております。また背面の取付穴を使った固定も可能ですので、組み立てラインや装置の組み込み等あらゆる場所の設置に幅広く対応しています。
- ルーバー、放電針ユニットがワンタッチで交換でき、メンテナンス性が向上しています。またルーバーを外すと電源が切れる安全設計です。(図1)
- 風量が無段階で調整が可能です。
- BF-SZAⅡ型にはACアダプタが付属しておりません。
AC電源をご使用になる場合は専用のアダプタ「OBF-AD24V100-6P」をご購入ください。
![ルーバー、放電針ユニットの着脱](/wp/wp-content/uploads/2018/08/bf-sza2_01.jpg)
図1 ルーバー、放電針ユニットの着脱
オプション

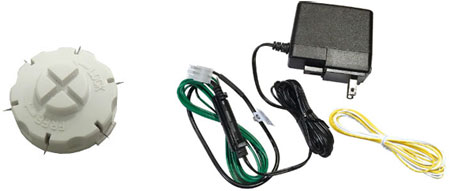

![BF-SZAⅡ 交換部品(オプション)](/wp/wp-content/uploads/2018/08/bf-sza2_02.jpg)
(左):交換用放電針ユニット(DNU-W29)
(右):ACアダプタ「信号線付き」(OBF-AD24V100-6P)
除電エリア
![BF-SZAⅡ 除電エリア](/wp/wp-content/uploads/2018/08/bf-sza2_03-1.gif)
除電特性
![BF-SZAⅡ 除電特性](/wp/wp-content/uploads/2018/08/bf-sza2_04-1.gif)
仕様
型式 | BF-SZAⅡ |
---|---|
入力電源 | DC24V±5% |
容量 | 5VA |
出力電圧 | AC2.5kV |
イオンバランス | ±10V以下 |
風量 | 0.2~0.30m3/min |
オゾン発生量 | 0.04ppm以下 (吹き出し口前面 150mm中央) |
使用環境 | 周囲温度:0~40℃、周囲湿度:15~65%RH(結露無きこと) |
フィルタ | 無し |
本体寸法 | 70×81×45mm(W×H×D) |
重量 | 約370g |
騒音レベル | 48dB(A)(距離1m) |
異常出力 | MOS FETリレー無電圧b接点出力(高電圧異常またはファン異常) |
付属品 | 取扱説明書、電源信号ケーブル(2m)、清掃ブラシ |
オプション | 交換用放電針ユニット:DNU-W29 ACアダプタ(信号線付き):OBF-AD24V100-6P |
外観図
![BF-SZAⅡ 薄型軽量ファンタイプ ウインスタット 外観図](https://www.shishido-esd.co.jp/wp/wp-content/uploads/2018/08/pdf_bf-sza2_01.jpg)
